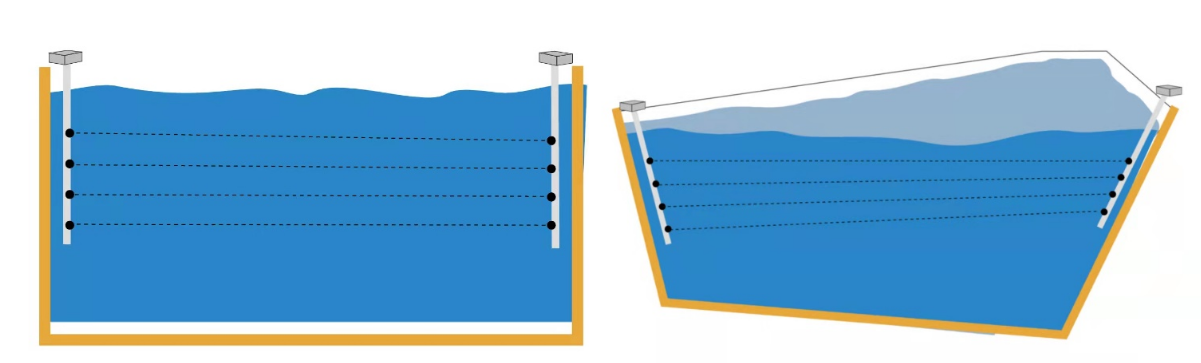

FAE300D系列时差式明渠流量计采用时差式测量原理测量（超声波在液体流动方向和相反方向的传播而引起的速度差），在测流断面分布多层流速测量层（多声道）测量水中的平均流速，并通过压力式水位计或超声水位计或雷达式水位计测量水位，上位机通过水位计算过水断面面积，并根据水力学模型计算出断面过水流量。
适用范围
适用于水利工程、农田灌溉渠道、引水渠、排水渠道的流量监测。也适用于企事业单位的污水排放口、城市下水道的流量监测；
技术特征
· 主要测量开放式矩形，梯形，涵洞，圆管和非规则断面的水流的流速，水位和流量数据。
· 时差法直接测量的是声脉冲在水中的传输时间，比较容易准确测量；
· 适用各种矩形渠道和梯形河道45度角断面流速流量测量。
· 换能器可以带水安装。
· 每个声道独立的智能测量模块确保多声道测量的快速准确稳定。
· 每个声道独立的智能测量模块确保多声道测量的快速准确稳定；
· 主机配备多种接口可以接入各种RTU或者液位计等设备。
技术参数
产品性能 | 技术指标 |
变送器 |
供电方式 | DC12～24V或AC160～240V |
功耗 | ≤18W |
显示 | 显示器 | LCD显示屏 |
| 显示内容 | 液位、瞬时流量、流速、累计流量 |
显示范围 | 累计流量：-99999999.9m³～+99999999.9m³ 瞬时流量：-999999.99m³～+999999.99m³/h |
数据 通讯 | 4-20mA、RS485(ModBus-RTU)协议、4-20mA+Hart协议、频率输出、数据存储器、无线输出（4G/NB-IoT） |
工作环境湿度 | ≤95%RH（超出此范围订货时提出） |
流速传感器 |
测量声路数 | 1～16声路可选 |
测量渠道宽度 | 0.05m～12m(渠宽大于12米需定制) |
测量流速精度 | ±2% |
测量范围 | ±0～12m/s |
流体温度 | -25℃～70℃ |
测量环境环境 | -25℃～+70℃（超过此范围订货时提出） |
防护等级 | IP68 |
液位传感器 |
液位范围 | 0～20m（量程订货时提出） |
液位分辨率 | 1mm |
测距精度 | ±0.25%F.S |
测量环境温度 | -25℃～70℃（超出此范围，订货时提出） |
防护等级 | IP67、IP68（可选） |
安装方式 | 支架或法兰 |
传感器线缆 | 10米（长度可定制） |
传感器材质 | ABS工程塑料、碳钢喷塑（防爆） |
应用场景
