FAR501D是一款用于地表水液位测量的非接触式平面一体化雷达水位计，其采用频率调制连续波雷达（FMCW）技术对液位进行测量，这种节能、非接触式的测量技术使得其在测量时不受温度梯度、水面水汽、水中污染物以及沉淀物的影响，优化的算法可以使测量结果更加。相对于传统的脉冲喇叭式水位计具有体积小、方便安装、维护量小的特点。
适用范围
江河、湖泊、水库等水文测量；河道、灌渠、防汛等水位监测；城市防洪、内涝等监控；山区暴雨性洪水监测等。
技术特征
· 非接触、安全低损、少维护、不受泥沙等影响；
· 在洪水期高流速条件下也能进行监测；
· 供电电路采用防反接、防雷保护设计；
· 系统功耗低，一般太阳能供电即可满足测量需要；
· 内置角度姿态传感器，可以感知安装倾斜情况，方便安装调试；
· 超低功耗休眠模式，快速唤醒，可适应NB-IOT物联网应用；
· 平板天线设计，避免了昆虫筑巢结网以及雾气对雷达信号影响的隐患；
· 全防水设计，适合野外使用；
· 可集成RTU功能，数据直接上传服务器，简化系统集成难度；
· 内置低功耗蓝牙，可直接通过手机APP现场调试和设置参数，无需电脑连接。
技术参数
产品性能 | 技术指标 |
测量范围 | 40m |
测量精度 | ±3mm |
雷达天线 | 平面微带阵列天线 |
雷达频率 | 24GHz、60GHz |
波束发射角度 | 11° |
工作电压 | 7-32VDC；5.5-32VDC（可选） |
工作电流(12V) | 传感器常上电≤90mA；休眠≤40uA |
数据通讯 | 4-20mA、RS485(ModBus-RTU)协议、无线输出（4G/NB-IoT） |
发射功率 | ≤24dBm |
接收灵敏度 | -110dBm |
存储温度 | -40℃-70℃ |
工作温度 | -35℃-70℃ |
防雷 | 防雷等级6KV |
天线 | 一体式，分体式（可选） |
无线传输协议 | SL651(默认)/SZY206 |
蓝牙接收灵敏度 | -95dBm at 0.1%BER |
外壳材质 | 铝合金外壳 |
尺寸 | 146*88*51(mm)（长方形） 56*56*64.2(mm)（方形） 82*63*82(mm)（圆形） |
防护等级 | IP68 |

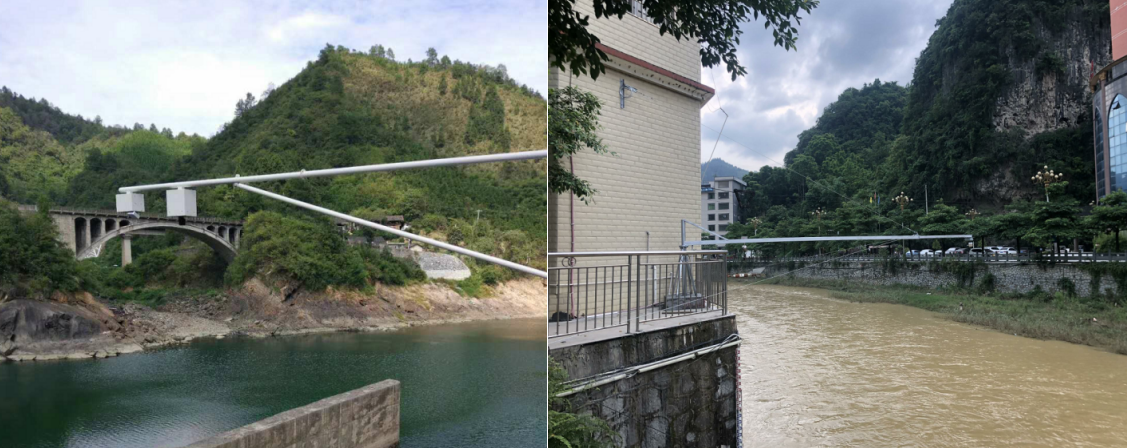

应用场景
