城市水问题、内涝问题的解决必须基于系统化、立体监测的理念来解决。宏电城市内涝立体监测与内涝模拟系统由现场监测站及监控中心平台软件组成，现场监测站由雨量传感器、电子水尺/雷达水位计、流速/流量传感器、水质传感器、气体传感器、视频监控、声光报警器、LED显示屏、遥测终端机和电源系统组成。监控中心软件平台可远程监测重点区域的空中降雨量、地面产流、排水管网汇流等实时数据，基于DEM数据和管网分布信息，通过分布式水文模型实现内涝模拟、淹没分析及积水水位预测功能。

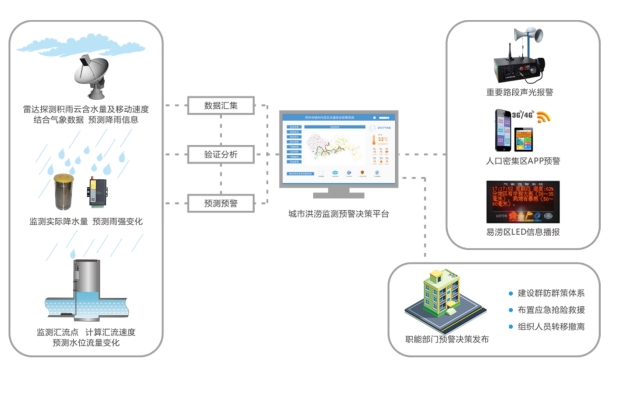

系统拓扑图
典型应用
本系统可应用于城市下立交、城市易涝点、城市道路低洼路段、城市隧道的内涝防治，并可与排水泵站进行联动，实现内涝监测、预警和防治功能。
系统功能

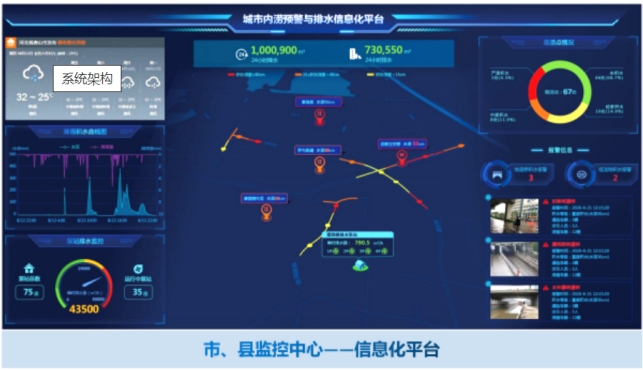

· 一张图的设计理念，在GIS地图上查看各监测点的实时雨量、水位、流量、水质及图片
· 支持声光报警及LED预警信息（“允许通行”、“谨慎通行”、“禁止通行”等）发布功能
· 预警信息可通过短信推送至手机、移动端APP，可在移动端查看监测数据、预警信息
· 支持图像抓拍及视频监控功能，可扩展支持视频本地存储和实时上报功能
· 可与排水泵站实现系统联动，根据积水监测点水位变化自动控制水泵的启停
· 通过图片确定淹没区边界范围
· 支持产汇流分析与城市内涝模拟
· 软件平台可实现积水水位预测
硬件部署
序号 | 名称 | 规格型号 | 数量 | 备注 |
1 | 遥测终端机 | FED800 | 1 |
|
2 | 水位传感器 | 雷达水位计（30米） | 1 | 根据现场情况选择 |
压力式水位计（10米） | 1 |
电子水尺 | 1 |
3 | 雨量传感器 | 翻斗式雨量计 | 1 |
|
4 | 图像抓拍设备 | 200W串口摄像机 | 1 |
|
5 | 视频摄像机 | 高清红外摄像机 | 1 | 根据现场情况可选 |
6 | 无线预警广播 | H7760 | 1 | 根据现场情况可选 |
7 | 蓄电池 | 100AH | 1 | 容量可调整 |
8 | 太阳能电池板 | 100W | 1 |
|
9 | 手机APP | 城市积水监测预警APP | 1 |
|
10 | 监测预警平台 | 城市积水监测预警平台 | 1 |
|
